AFRD防火門監控系統

AFRD防火門監控系統集中控制其各終端設備即電動閉門器、電磁釋放器的工作狀態,實時監測疏散通道防火門的開啟、關閉及故障狀態,顯示終端設備開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來,當終端設備發生短路、斷路等故障時,防火門監控器能發出報警信號,能指示報警部位并保存報警信息,最大限度的保障了電氣安全的可靠性。
咨詢熱線:13681676347
  • 產品詳情
  • 技術參數
  • 產品選型
  • 外觀尺寸
  • 產品報價
功能:
AFRD防火門監控系統集中控制其各終端設備即電動閉門器、電磁釋放器的工作狀態,實時監測疏散通道防火門的開啟、關閉及故障狀態,顯示終端設備開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來,當終端設備發生短路、斷路等故障時,防火門監控器能發出報警信號,能指示報警部位并保存報警信息,最大限度的保障了電氣安全的可靠性。

應用場所:
(1)辦公建筑(商務辦公、國家機關辦公建筑等);
(2)商業建筑(商場、金融機構建筑等);
(3)旅游建筑(賓館飯店、娛樂場所等);
(4)科教文衛建筑(文化、教育、科研、醫療衛生、體育建筑等);
(5)通信建筑(郵電、通信、廣播、電視、數據中心等);
(6)交通運輸建筑(機場、車站、碼頭建筑等)。

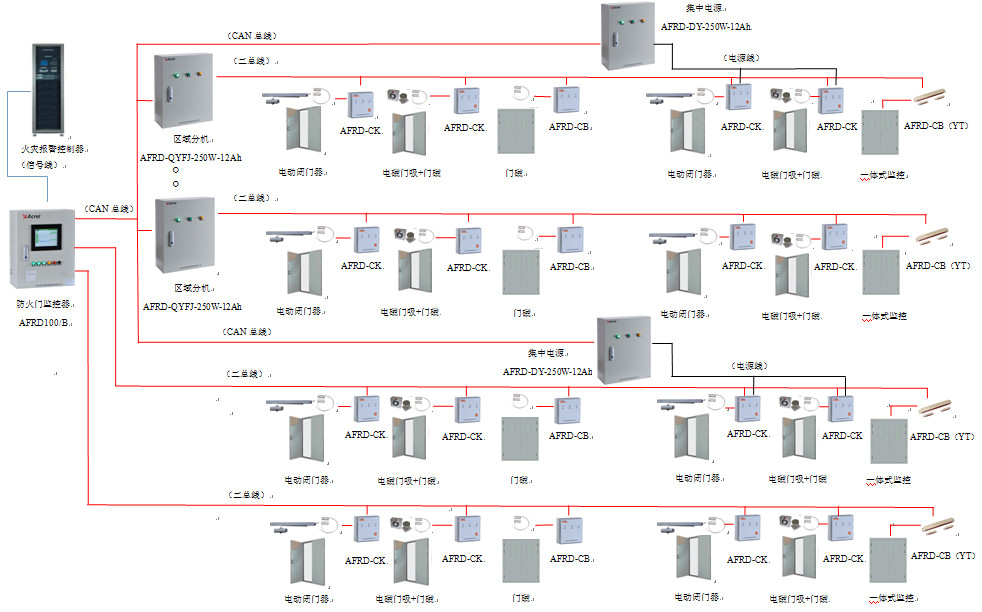

  AFRD100防火門監控系統采用AFPM100/B防火門監控器(主機)+區域分機+防火門監控模塊三層結構組網模式,適用范圍廣,滿足各種環境的現場,便于區域化管理,監控模塊與監控器之間采用二總線通訊,監控器與分機之間采用CAN總線通訊,滿足了通訊實時性高的要求。

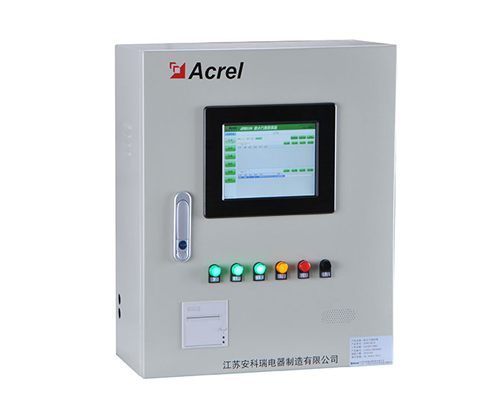

1)消防設備電源狀態監控器
外形 名稱 規格 功能
  AFRD100/B2
防火門監控器
≤128點 能接收防火門監控模塊傳送指令,并在接收指令后將處于打開狀態的防火門關閉,并將其狀態信息反饋至防火門監控器的電動裝置
  AFRD100/B
防火門監控器
≤256點
(可擴展)
實時接收、檢測并顯示各路防火門裝置的工作狀態信息,并能在分析、整合后,發出指令控制常開防火門的關閉

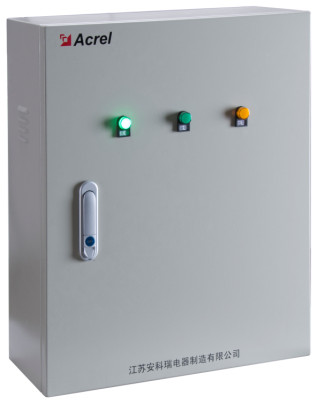

2)區域分機
產品外形 名稱 規格 產品功能
  AF-QYFJ-250W-12Ah
區域分機
≤256點 對局部分區內的裝置實行有效監控,將自身的狀態信息上傳至監控器,延長通訊距離,擴展系統容量
  AF-QYFJ-50W-7Ah
區域分機
≤128點

3)監控模塊
應用場景 型號 主要功能
常開單門 AFRD-CK1 接收常開單扇防火門的狀態信息并將其反饋至監控器,同時將監控器的指令傳遞給電動閉門器、電磁釋放器
常開雙門 AFRD-CK2 接收常開雙扇防火門的狀態信息并將其反饋至監控器,同時將監控器的指令傳遞給電動閉門器、電磁釋放器
常閉單門 AFRD-CB1 接收常閉單門防火門的狀態信息并將其反饋至監控器
常閉雙門 AFRD-CB2 接收常閉雙門防火門的狀態信息并將其反饋至監控器

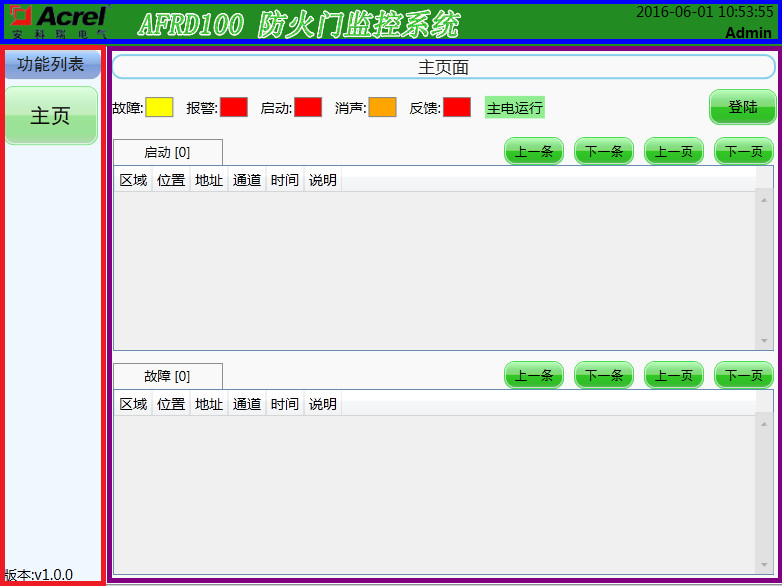

系統運行主界面

  包含“登陸”按鈕、“界面標題”、“功能列表”、“系統狀態欄”四部分組成,可以快速查詢當前監控狀態,也可用于工作人員登錄操作。

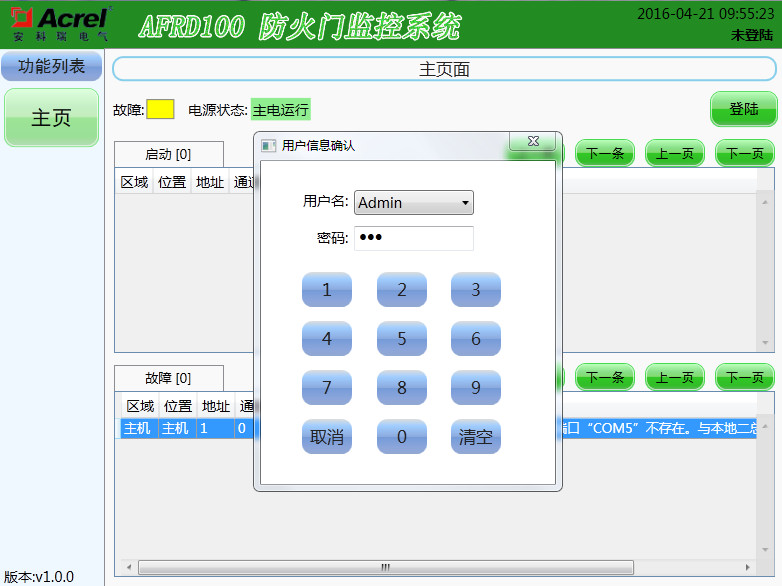

用戶登錄界面
  輸入正確的用戶名和密碼后, 系統狀態欄會直接跳轉至當前用戶的操作界面下,可顯示當前登錄用戶和功能列表。

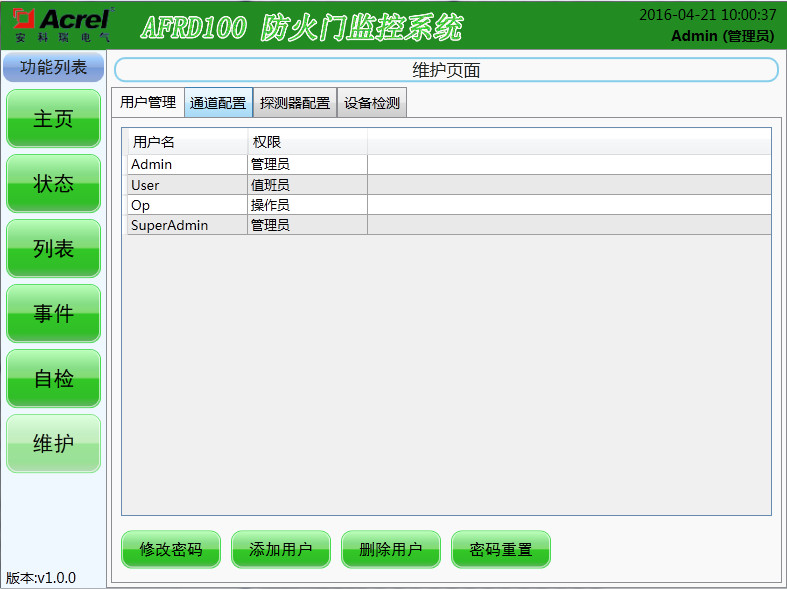

權限管理界面

  該界面設有三種操作級別,操作權限級別依次為“超級管理員”→“管理員”→“操作員”,其中高級別可添加低級別的新用戶。

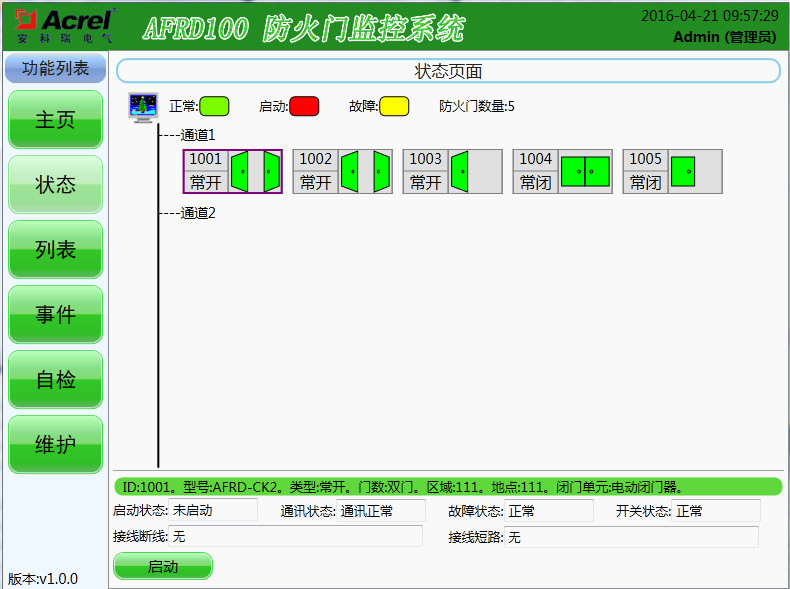

狀態監測界面
  該界面以圖形化顯示方式直觀的展現了被監測的防火門的工作狀態,點擊防火門圖標后,系統會顯示該防火門的詳細信息。

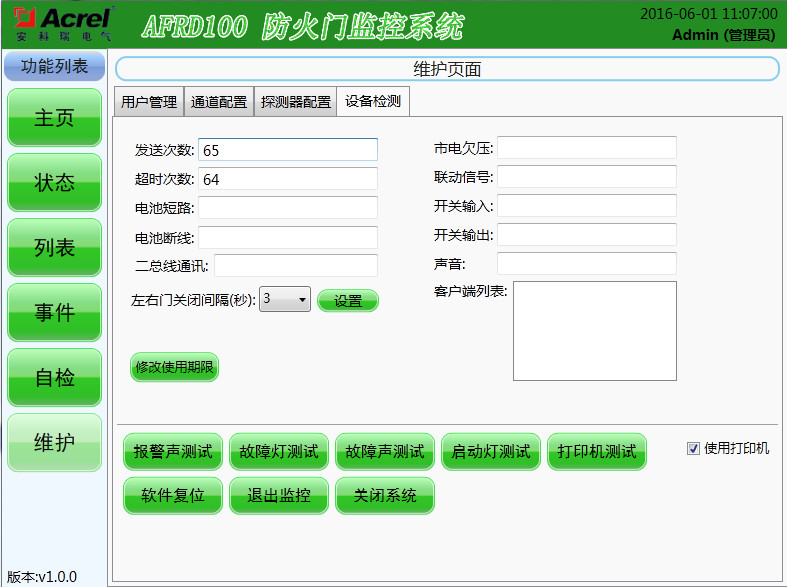

設備檢測界面

  該界面可以直接查看和設置一些系統運行參數,獨立測試監控器部分功能,但只有“管理員”及其以上級別才有操作權限。

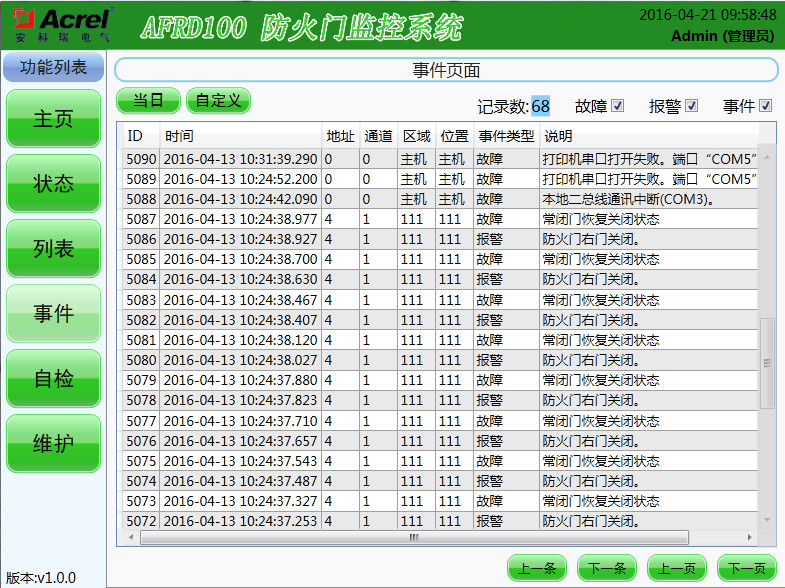

事件記錄界面
  該界面可顯示當前存儲的報警記錄、故障記錄和事件記錄,可選擇查詢當天記錄也可以自定義查詢?nèi)掌凇?/div>
